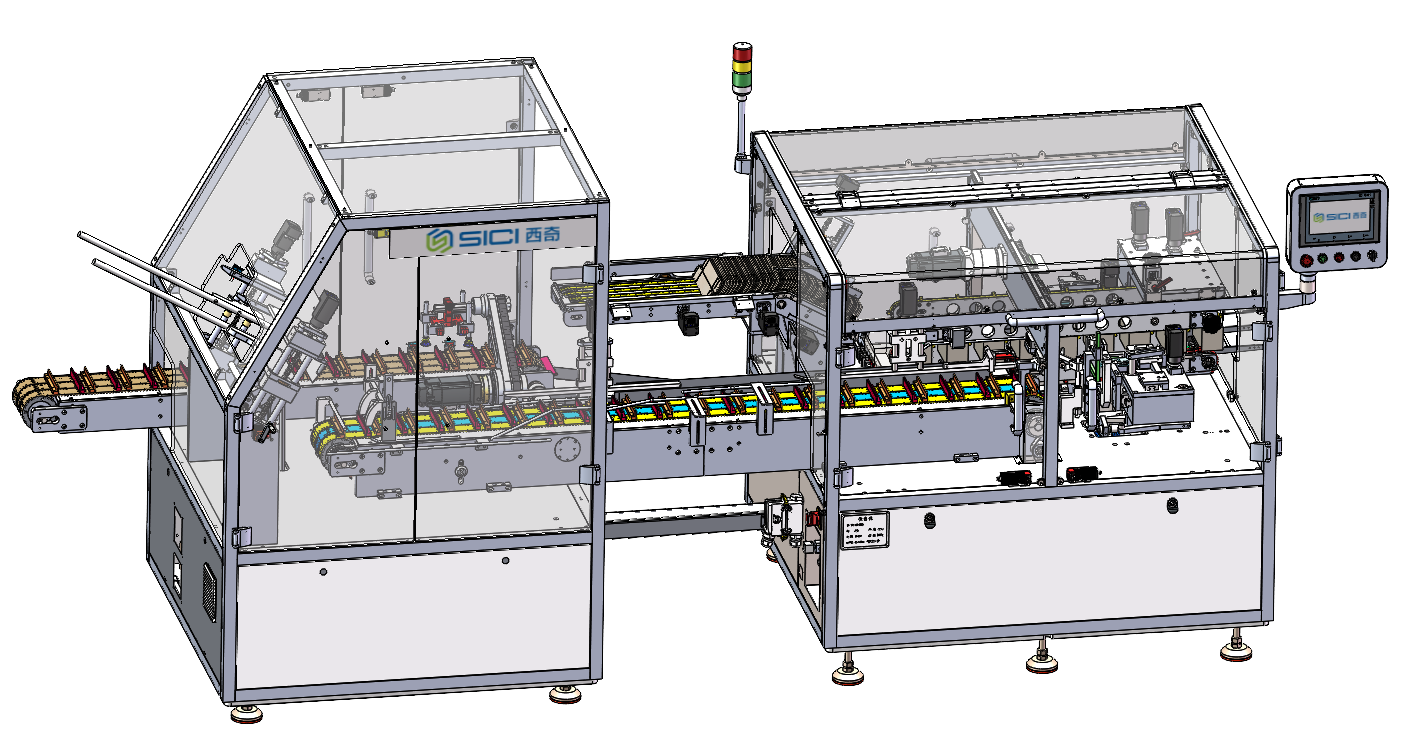

Vollservo-Kartoniermaschine mit Liner XQ-TZ60

Eine vollständige Servo-Kartoniermaschinenlösung, die für hohe Effizienz und Vielseitigkeit in verschiedenen Branchen ausgelegt ist.

Fordern Sie noch heute ein Angebot an

Verpackungsgröße:	L (65–220 mm) × B (30–70 mm) × H (20–70 mm)
Produktionskapazität:	30–60 Kartons/Min. (abhängig vom Verpackungsmaterial und der Produktgröße)
Gesamtleistung:	6 kW
Arbeitsspannung:	380V
Luftverbrauch:	5–8 l/min
Luftdruck:	0,4–0,8 MPa
Maschinengewicht:	Ungefähr 2000 kg
Maschinenabmessungen:	4100x1400x1680mm (LxBxH)

Einführung in die Vollservo-Kartoniermaschine mit Liner

Was ist eine Vollservo-Kartoniermaschine mit Liner?

Die von Wuxi Sici Auto Co., Ltd. entwickelte Vollservo-Kartoniermaschine XQ-TZ60 ist eine Flaggschifflösung für anspruchsvolle Verpackungsanforderungen in der Kosmetik-, Pharma- und Lebensmittelindustrie. Durch die Integration eines vollständigen Servoantriebs, einer intelligenten optischen Inspektion (optional) und einer benutzerfreundlichen HMI ermöglicht es einen Produktwechsel mit nur einem Tastendruck, eine stufenlose Geschwindigkeitssteuerung und eine präzise Positionierung. Durch sein kompaktes Design, den schonenden Verpackungsprozess und die außergewöhnliche Handhabung verschiedener komplexer Kartons und Liner entspricht es vollständig den GMP-Standards. Es ist die ideale Wahl, um die Automatisierung Ihrer Produktionslinie zu verbessern und die Ästhetik und Konsistenz Ihrer Produktverpackung sicherzustellen.

Kontaktieren Sie unser Support-Team

Prozessdiagramm

Diese maßgeschneiderte Verpackungslinie ist ein Beispiel für den Kern intelligenter Fabriklösungen und integriert nahtlos industrielle Automatisierung und intelligente Fertigung. Der Prozess beginnt damit, dass die Flaschen abgelegt und einem Förderband zugeführt werden (Schritte 1-2). Anschließend führt das System die Liner automatisch zu und setzt die Flaschen mithilfe von Saugnäpfen präzise in die geformten Liner ein (Schritte 3–5). In der Verpackungsphase nutzt dieses automatisierte Verpackungssystem Saugkraft, um Kartons aufzunehmen und zu öffnen, schiebt die Flaschen-Einsatz-Baugruppe in den Karton und faltet schließlich automatisch die Klappen und den Deckel, um den Karton zu verschließen (Schritte 6–10). Diese hocheffiziente Verpackungslösung eignet sich ideal für die schnelle und zuverlässige automatische Flaschen- und Kartonverpackung und ist in der Lebensmittel-, Getränke- und Pharmaindustrie weit verbreitet.

Maschinenmerkmale der Vollservo-Kartoniermaschine mit Liner

Starten Sie ein Projekt mit uns

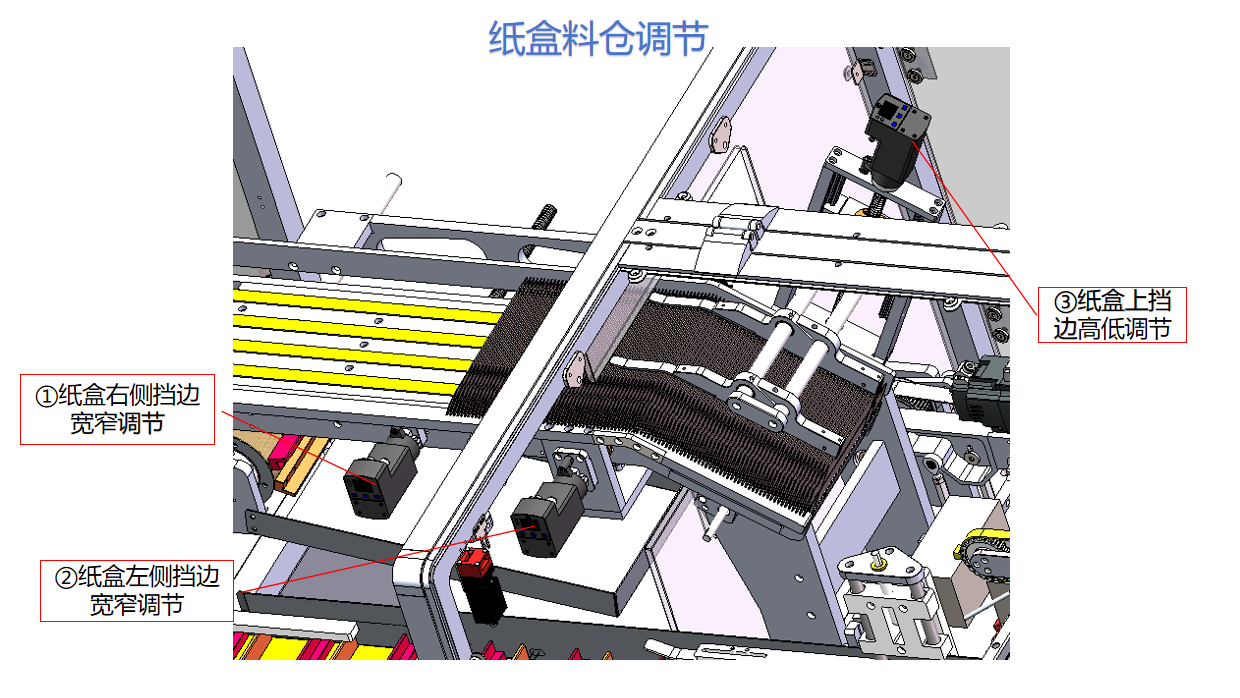

Intelligentes All-Station-Servo-Anpassungssystem

Die Maschine verfügt über ein einheitliches Vollservo-Antriebssystem, das eine zentrale digitale Steuerung über drei Kernstationen ermöglicht: das Kartonmagazin, den Kartontransportkanal und den Liner

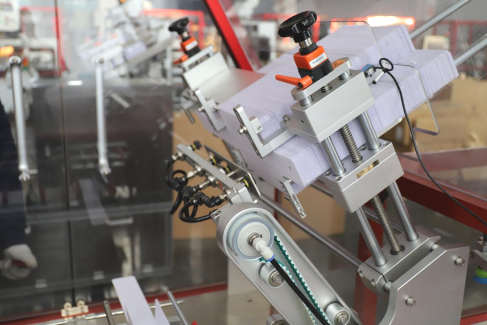

Dual-Servo-Liner-Zuführmechanismus

Eine einzigartige kooperative Dual-Servo-Bewegungsbahn trennt den Liner zunächst in einem 45°-Winkel zur Vorformung und wechselt dann zur vollständigen Formung zu einer geradlinigen Presse. Dieses Verfahren reduziert Spannungsverformungen und Oberflächenkratzer erheblich und eignet sich daher ideal für empfindliche, hochwertige Kosmetikliner.

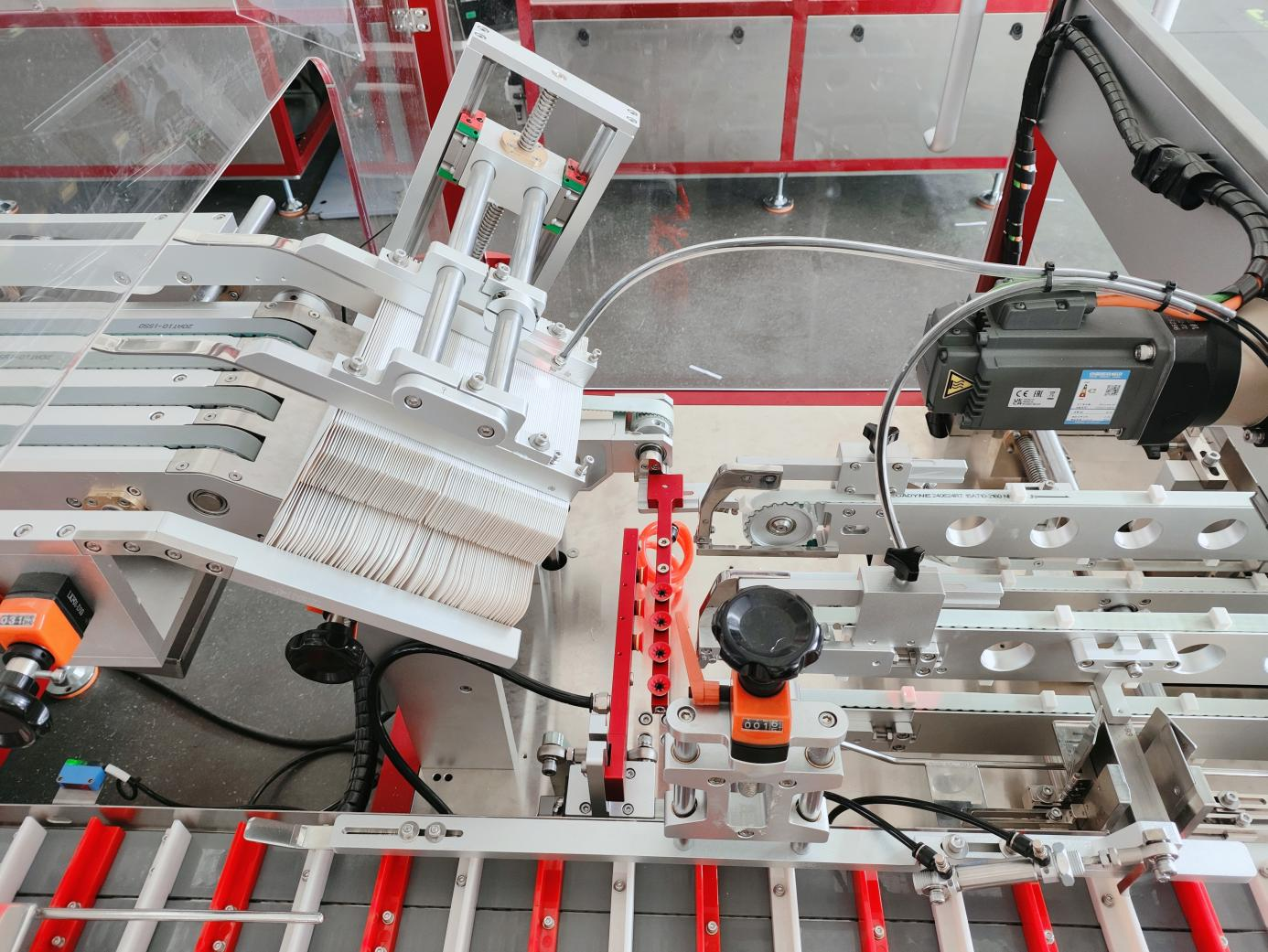

Nicht beschädigendes Kartonhandhabungssystem

Ein Mehrwinkel-Manipulator mit drei Saugnäpfen und Saugnäpfen aus lebensmittelechtem Silikon nimmt Kartons sanft auf, öffnet sie und platziert sie auf dem Förderband, wodurch Schäden an Oberflächenbeschichtungen vollständig vermieden werden.

Mechanismus zum Zusammenklappen und Schließen

Präzise mechanische Nocken steuern den Falt- und Schließvorgang. Die Struktur ist kompakt, stabil, zuverlässig und einfach anzupassen und garantiert so eine perfekte Faltung und Versiegelung für verschiedene Kartonarten.

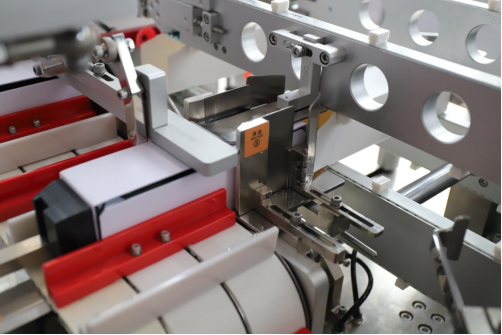

Präziser Produkteinführungsmechanismus

Ein mechanisch verbundener Schiebemechanismus sorgt für eine genaue und einstellbare Positionierung (über digitale Anzeige) und führt die Produkte (Flaschen, Schachteln, Tuben) sanft in den Karton ein.

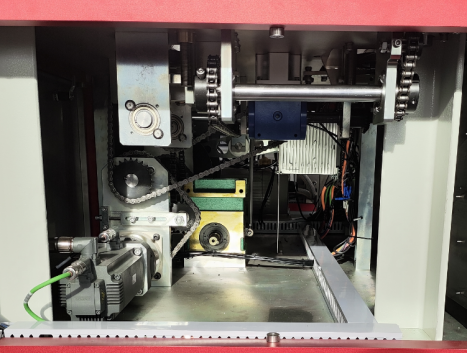

Robuster Hauptantrieb und Sicherheitsschutz

Der Hauptantrieb verfügt über hochfeste Nockenstrukturen mit Inverter-gesteuerter variabler Geschwindigkeit. Ausgestattet mit einem Drehmoment-Überlastschutz schaltet es sich bei Anomalien automatisch ab, um die wichtigsten mechanischen Komponenten vor Schäden zu schützen.

Einfache Bedienung und Produktionsflexibilität

Ein Roboterarm transportiert Flaschen mit ≥60 Flaschen pro Minute und bereitet sie für die Kartonierung oder Palettierung vor.

Intelligente automatische Steuerung

Nutzt eine leistungsstarke SPS und ein Touchscreen-HMI zur Statusüberwachung, Parametereinstellung, Produktionszählung und Fehlerdiagnose. Unterstützt das OPC-Datenprotokoll für eine einfache Integration in Fabrik-MES-Systeme und erfüllt die Anforderungen der Industrie 4.0 für intelligente Fabriken

Lösung

Anwendungen in verschiedenen Branchen

Steigern Sie jetzt Ihr Geschäft

Essen und Trinken

Unsere XQ-TZ60 Vollservo-Kartoniermaschine bietet effiziente, GMP-konforme Verpackungen für Lebensmittel und Getränke. Mit servoverstellbaren Behältern und einer Kapazität von 30–60 Packungen/Minute ist es ideal für Snacks und Säfte und verbessert die Produktion und Sicherheit.

Pharmazeutika und Gesundheitswesen

Der XQ-TZ60 gewährleistet eine präzise, sterile Pharmaverpackung mit GMP-Konformität. Mit Servoeinstellungen und 30–60 Packungen/Minute eignet es sich perfekt für Pillen und Geräte und steigert die Effizienz in Reinraumumgebungen.

Kosmetik und Körperpflege

Der für Kosmetika optimierte XQ-TZ60 bietet servoverstellbare Liner und einen schonenden Transport für Cremes und Seren. Mit einer Geschwindigkeit von 30–60 Packungen pro Minute wertet es die Verpackung von Schönheitsprodukten mit nachhaltigen Lösungen auf.

Haushaltschemikalien

Der XQ-TZ60 bietet robuste Verpackungen für Haushaltschemikalien mit Servoeinstellungen und 30–60 Packungen/Minute. Es ist ideal für Reinigungsmittel und sorgt mit umweltfreundlichen Optionen für Sicherheit und Effizienz.

Was uns unterscheidet

One-Touch-Umstellung für ultimative Flexibilität und Effizienz

Der Wechsel zwischen Produktgrößen erfolgt mit nur einer Berührung des HMI, wodurch Ausfallzeiten drastisch reduziert und die Produktionseffizienz und -flexibilität gesteigert werden.

Schonende Handhabung für eine einwandfreie Produktpräsentation

Es minimiert Kratzer oder Schäden an empfindlichen Kartons und Einlagen während des gesamten Prozesses und stellt sicher, dass Ihr Produkt mit einem makellosen Finish beim Endverbraucher ankommt.

Vorteile unserer Abfüll- und Verpackungslinie

Präzise mechanische Verbindung für robuste Zuverlässigkeit

Dieses bewährte Design bietet außergewöhnliche Steifigkeit und Stabilität und gewährleistet einen präzisen, zuverlässigen und wartungsarmen Betrieb auch bei hohen Geschwindigkeiten und garantiert eine kontinuierliche und stabile Leistung der Produktionslinie.

Intelligente Steuerung und Überlastschutz für Sicherheit

Ausgestattet mit einem fortschrittlichen SPS-Steuerungssystem und einem benutzerfreundlichen HMI-Touchscreen ermöglicht es intelligenten Betrieb, Datenaustausch und Fehlerdiagnose.

Holen Sie sich den neuesten Preis

Technische Spezifikationen der Vollservo-Kartoniermaschine mit Liner

Wichtigste technische Parameter

Packmaß	L (65–220 mm) × B (30–70 mm) × H (20–70 mm)
Produktionskapazität	30-60 Packungen/Min
Gesamtleistung	6 kW
Arbeitsspannung	380V
Luftverbrauch	5–8 l/min
Luftdruck	0,4–0,8 MPa
Maschinengewicht	Ungefähr 2000 kg
Maschinenabmessungen	4100×1400×1680mm

Nehmen Sie Kontakt mit uns auf

Warum sollten Sie uns als Ihren Partner wählen?

Arbeiten Sie mit uns zusammen

Erfahrungen

Umfangreiche Branchenerfahrung

Wuxi Sici Auto Co., Ltd bringt jahrelange Erfahrung in der Entwicklung intelligenter Abfüll- und Verpackungslösungen für globale Industrien mit.

Kundenbetreuung

Globaler After-Sales-Support

Wir bieten umfassende Schulungen, Installation (typischerweise 1–2 Wochen) und weltweiten Kundendienst, um einen reibungslosen Betrieb zu gewährleisten.

Füllmaschine

Erfolgreiche Fallstudien

Unsere Lösungen haben Kunden, beispielsweise einem Milchproduzenten, dabei geholfen, die Produktionsgeschwindigkeit um 40 % zu steigern und den Materialabfall um 10 % zu reduzieren.

Häufig gestellte Fragen zu Vollservo-Kartoniermaschinen mit Liner

F Verfügt die Maschine über einen Überlastschutz?

A
Ja, der Hauptmotor ist mit einem Drehmoment-Überlastschutz ausgestattet, der im Falle einer Überlastung Antriebsteile abschaltet und so sowohl die Maschine als auch die Produkte schützt.
F Wie stellt die Maschine sicher, dass die Kartons beim Verpacken nicht beschädigt werden?

A Es nutzt einen beschädigungsfreien Mechanismus zum Öffnen der Box (Mehrfachsaugnapf), Polyurethan-Zahnriemen für den Transport und ein mechanisches Nockengestänge zum Falten und Schließen ohne direkten Metallkontakt.
F Unterstützt es einen schnellen Wechsel für verschiedene Kartongrößen?

A Ja, der servogesteuerte Kartonbehälter und das Transportsystem ermöglichen einen werkzeuglosen Größenwechsel innerhalb von Minuten, was die Produktionsflexibilität erheblich verbessert.
F Kann es in vorgelagerte Geräte wie Abfüllmaschinen integriert werden?

A Ja, es ist für die Integration mit vorgelagerten Geräten wie Abfüllmaschinen und 3D-Verpackungsmaschinen für automatisierte Produktionslinien konzipiert.
